Reparo em Placa-Mãe PC Asus: 1 bip longo e 2 curtos e sem vídeo

Nem sempre gravar o arquivo de BIOS no circuito integrado fará a placa-mãe dar vídeo e este defeito pode ser causado por um pequeno componente


O reparo foi feito na placa-mãe de PC Asus modelo M5A78L-M LX revisão 1.00.

Placa-Mãe Asus M5A78L-M LX revisão 1.00
Placa-Mãe Asus M5A78L-M LX revisão 1.00


Em primeiro momento, a placa-mãe ligava sem dar video. Mesmo com o processador e memória RAM compatíveis e checados no datasheet, não tinha nenhum indicador de imagem. Todas as tensões primárias estavam presentes e sem curto e muito menos superaquecimento.

O próximo passo foi o firmware. Foi regravado um novo arquivo na memória flash da placa-mãe e surgiu o alerta sonoro de 1 bip longo e 2 curtos. Estava avançando na resolução do problema.

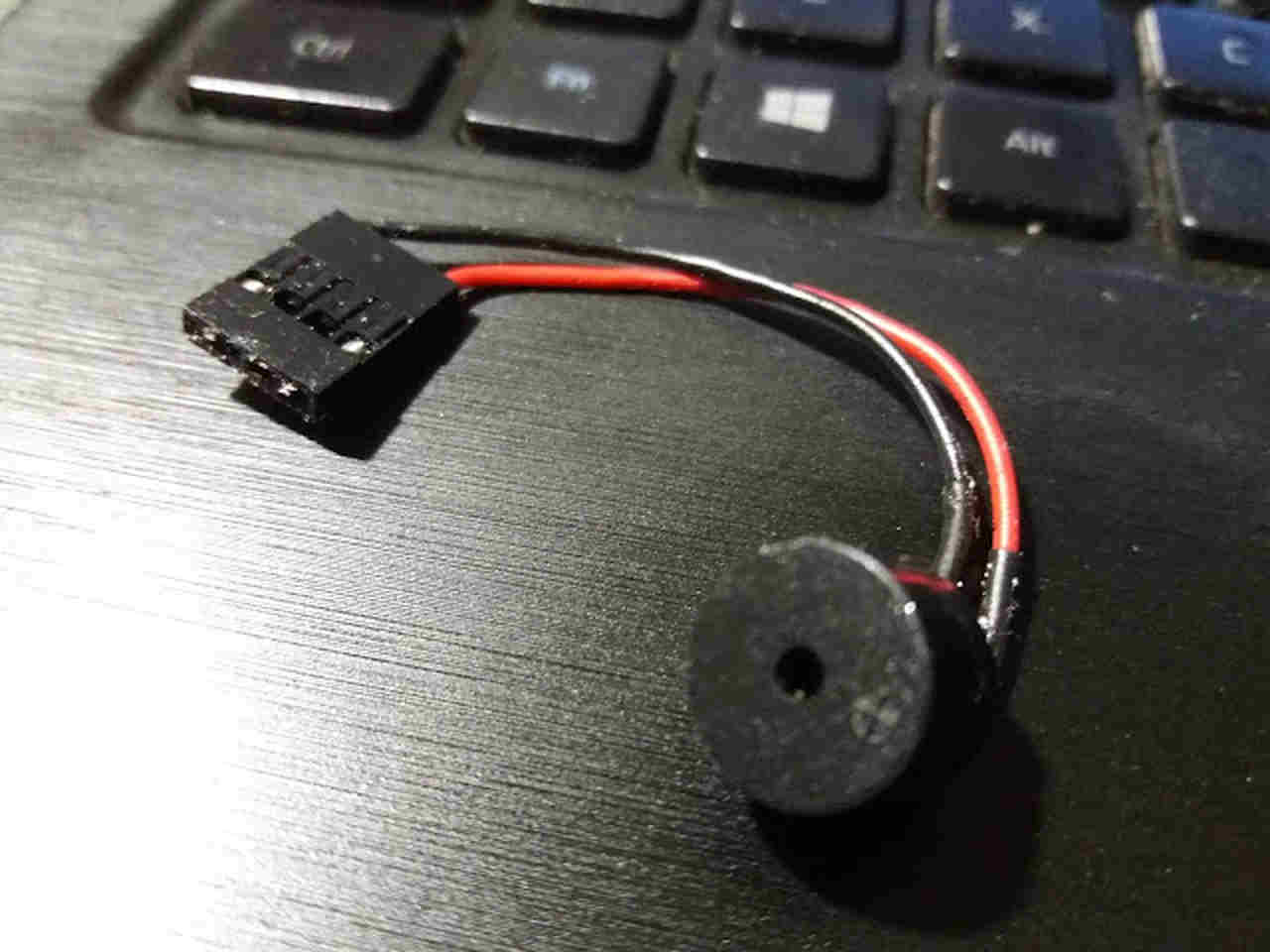

De fábrica, algumas placas não mais acompanham o alto-falante e esse aí na foto abaixo é um ótimo instrumento na orientação de uma manutenção de placas. Só quem trabalha em bancada sente a diferença em trabalhar com ele.

Alto-falante placa-mãe PC
Alto-falante placa-mãe PC

Nas Asus, o som de 1 bip longo e 2 curtos tem como um dos problemas a memória RAM. Como a conferência de memória RAM já tinha sido feito, restava os capacitores na região próxima do slot de RAM DDR3.

Só porque não há capacitores estufados não significa que estejam 100% e todos ali estavam em bom estado físico. Foi testado a ESR de cada um dos capacitores e descobriu-se dois com a ESR elevada: um eletrolítico e um blindado. A surpresa foi que entre ambos havia uma trilha rompida que ligava o negativo de um deles até os pinos do slot de RAM, veja a imagem da boardview abaixo.

Boardview placa-mãe PC Asus M5A78L-M LX
Boardview placa-mãe PC Asus M5A78L-M LX

Isso leva a crer que alguma sobretensão culminou no rompimento da trilha e afetou os dois capacitores e elevou-se a ESR. Religada a trilha e trocado os capacitores, a placa-mãe voltou a dar video.

Trilha refeita dos capacitores placa-mãe Asus M5A78L-M LX
Trilha refeita dos capacitores placa-mãe Asus M5A78L-M LX


Comente abaixo suas experiências.
