O que é o 1Rx8 e 2Rx8 em memórias RAM?

Segunda atualização: 4/7/2023

A especificação 1Rx8 ou 2Rx8 é detalhe bastante interessante de se aprender sobre memórias RAMs

Memória RAM: 1Rx8 ou 2Rx8



A especificação 1Rx8 ou 2Rx8 levanta dúvidas no momento da compra e é encontrada a partir dos pentes de memórias RAM DDR2, DDR3 e DDR4, PC ou notebook.

Uma curiosidade: o nome correto do pente de memória RAM é módulo de memória RAM. Pente é uma gíria e pegou este nome porque a peça se parece com um pente de pentear cabelo.

Vamos partir do princípio que você já sabe o que é uma memória RAM. Sigamos em frente.

Vamos dividir em duas partes a explicação: 1R ou 2R e x8 (pode encontrar outras variações como x16).

1R ou 2R

O R é de rank e traduzido é classificação. 1R é um módulo de classificação única (single rank) e 2R é módulo de classificação dupla (dual rank). Rank é um bloco de dados com largura de banda de 64 bits (non-ECC) e pode usar parte ou completamente todos os chips do pente para funcionar. Logo, o 2R significa que há dois blocos.

Está confuso sobre os 64 bits? Além de 32 bits, a especificação 64 bits está também presente nos processadores. Continuando.

Teoricamente é correto afirmar que um pente de memória RAM com classificação dupla (2R) é formado por 2 módulos de memória RAM em um único módulo. Mas isso não significa que pentes 2R terão desempenho melhor que 1R.

Aí você pergunta:

"por que eu preciso me preocupar com isso?"

Respondo para você... os fabricantes classificam se 1R ou 2R porque algumas placas-mães não aceitam memórias com classificações diferentes (rank). Por exemplo, uma placa-mãe de PC tem dois slots de memória RAM e é compatível com memórias RAMs 1R e 2R, ou seja, você pode colocar 2 pentes 1R ou 2 pentes 2R, mas poderá colocar apenas 1 pente de classificação quadrúpla (4R).

Esta preocupação é mais comum para técnicos avançados e que lidam com peças de servidores, já que pentes de classificação quadrúpla (4R) é bastante comum nas placas-mães dos servidores, pois tais peças tem requisitos bastante específicos de funcionamento e dificilmente será vendido para usuários domésticos, público este que usa um PC ou notebook para acessar internet ou jogar.

Deste modo, é incorreto dizer que pentes de memórias RAM 1R tem fileira de chips de um lado (single side) e que memórias RAM 2R tem fileiras de chip dos dois lados (dual side). Mesmo que, geralmente, os pentes de memória RAM sigam o padrão acima, tecnicamente, não é algo verídico.

x8 (pode encontrar outras variações como x16)

O x8 refere-se ao número de bancos de memórias presente no pente. Entende-se por bancos de memória como a unidade lógica de armazenamento que é determinada pelo controlador de memória. Um único pente pode ter 8 bancos ou mais como 16.

Um banco de memória é a quantidade mínima e suficiente que atenda a necessidade de um processador quanto à sua largura de banda e é o número de bancos que definirá quantas classificações (1R, 2R) terá um pente de memória e também o número de chips. Isso sempre será definido pela equipe da engenharia da fabricante. Você já irá entender.

Como este artigo é direcionado para usuários que compram peças para uso doméstico (non-ECC, se fossem pentes ECC teriam largura de 72 bits), a largura de banda é de 64 bits. Logo, faremos alguns cálculos para você compreender ainda este tópico.

Como já sabemos que os pentes operam em 64 bits, quantas classificações (1R, 2R) deverá ter um pente x8 (oito bancos de memórias) com 8 chips?

8 x 8 = 64. Como um 1R opera em 64 bits: 64 / 64 = 1. Ou seja, 1 classificação (1R). Veja a fotografia do pente de memória RAM de notebook da marca Smart DDR3 de 2Gb e 1333Mhz.

Frente da memória RAM notebook Smart DDR3 2Gb 1333Mhz 1Rx8

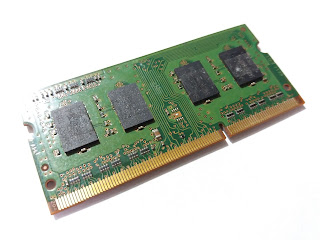

Traseira da memória RAM notebook Smart DDR3 2Gb 1333Mhz 1Rx8

E um pente x8 (oito bancos de memórias) com 16 chips?

8 x 16 = 128. Como 1R opera em 64 bits: 128 / 64 = 2. Ou seja, 2 classificações (2R). Veja a imagem do pente de memória RAM de notebook da marca Smart DDR3 de 2Gb e 1066Mhz.

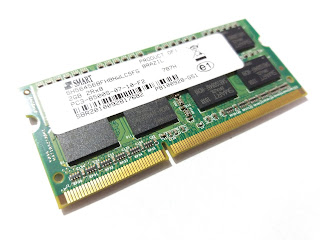

Frente da memória RAM notebook Smart DDR3 2Gb 1066Mhz 2RX8

Traseira da memória RAM notebook Smart DDR3 2Gb 1066Mhz 2RX8

E um pente x16 (16 bancos de memórias) com 4 chips?
16 x 4 = 64. Como 1R opera em 64 bits: 64 / 64 = 1. ou seja, 1 classificação (1R). Veja a imagem abaixo do pente de memória RAM de PC da marca HBS DDR3 de 1Gb e 1333Mhz.

Frente da memória RAM PC HBS DDR3 1Gb 1333Mhz 1Rx16



Traseira da memória RAM PC HBS DDR3 1Gb 1333Mhz 1Rx16

1Rx8 e 2Rx8 são compatíveis entre si?

Na maioria dos casos, sim! Em outras pouquíssimas vezes, a placa-mãe pode não dar vídeo. Uma vez tivemos uma placa-mãe da Asus e soquete AM2 que aceitava apenas módulos de memórias RAM 1Rx8, bastante raro.

Para evitar qualquer problema, acesse as especificações da sua placa-mãe e confira em Suporte (ou Support) a lista das memórias RAMs compatíveis.

Comente abaixo suas experiências.
