Quais procedimentos básicos para a placa-mãe de PC dar vídeo?

Quarta atualização: 13/7/2023

Seguir um passo a passo diminui as chances de algum detalhe passar despercebido e impedir a placa-mãe de dar vídeo


Seguir procedimentos básicos ajuda a identificar o problema mais rapidamente.

Para elimiar qualquer chance de erro, desparafuse e retire a placa-mãe e a fonte do gabinete. Deste modo, impede que haja algum possível curto e isola a placa de todo o restante.

Em uma mesa ou bancada não ferrosa, deixe apenas a placa-mãe. Jamais coloque em uma superfície de ferro ou que tenha resíduos de metal, eles conduzem eletricidade e pode queimar suas peças. Posicione a placa-mãe como a imagem abaixo e jamais remova qualquer lacre ou selo de fabricante e nem do vendedor, isso fazer perder a garantia imediatamente. Dispense a placa de video.

Placa-mãe e processador instalado
Placa-mãe e processador instalado



Com a fonte em mãos, instale o conector de 24 pinos da placa-mãe e o de 4 pinos do processador (pode ser de 8 em placas mais avançadas). Por enquanto, não instale o cabo de força na fonte.

Conector 24 pinos na placa-mãe
Conector de 24 pinos da fonte instalado na placa-mãe



Conector de 4 pinos da fonte instalado na placa-mãe
Conector de 4 pinos da fonte instalado na placa-mãe


Atenção! Se sua fonte tiver o conector de 6 pinos (ou 6 + 2), não force o encaixe no fêmea de 4 pinos do processador que fica na placa-mãe. O conector de 6 pinos é para a placa de video e sua polaridade é invertida em relação ao conector de 4 pinos do processador.

Conector 6 pinos da fonte destinado para a placa de vídeo
Conector 6 pinos da fonte destinado para a placa de vídeo

Passe uma borracha escolar nos terminais dourados do módulo de memória RAM para remoção de possíveis zinabres ou sujeiras superficiais. Finalize com álcool isopropílico. Não utilize álcool gel ou o líquido encontrado em supermercado, contém água.

Memória RAM limpa com borracha escolar
Memória RAM limpa com borracha escolar


Confira qual barramento (DDR2, DDR3, DDR4) e frequência (667mhz, 800mhz, 1333mhz, 1600mhz) a placa-mãe aceita e escolha um pente de memória RAM compatível. Limpe os slots da placa-mãe onde são encaixadas as memórias RAMs com tudo DESLIGADO e fora da tomada. Utilize para essa limpeza álcool isopropílico em um pincel.

Slot de memória RAM com um pente instalado
Slot de memória RAM com um pente instalado


Feito isso, instale o cooler do processador. Por enquanto, pode dispensar a pilha moeda.

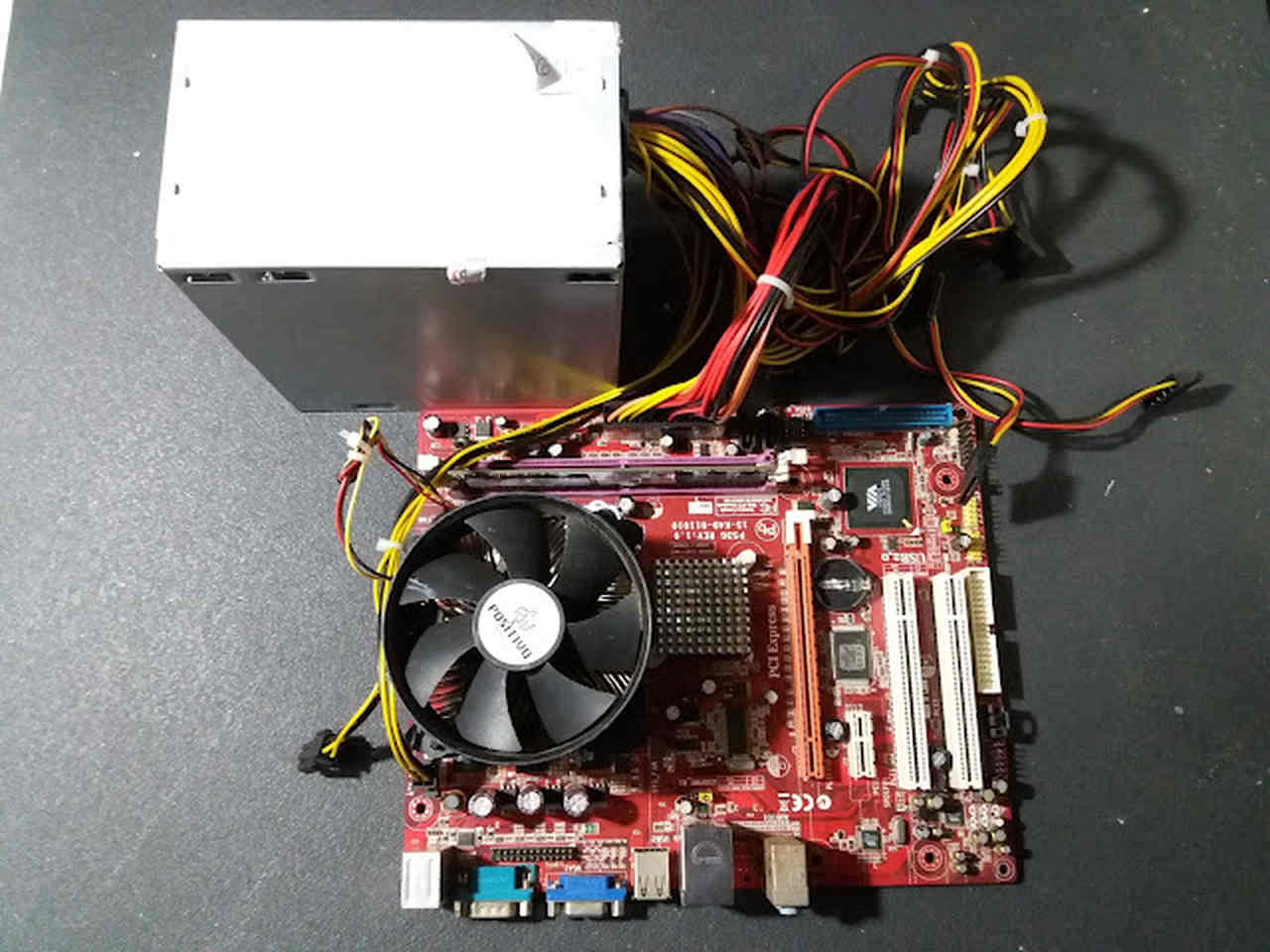

Placa mãe, fonte, processador, cooler e memória RAM
Placa mãe, fonte, processador, cooler e memória RAM


Sua instalação deverá estar como a da imagem acima: placa-mãe, processador, cooler do processador, memória RAM e fonte. Agora, conecte o cabo de força na fonte e instale o cabo VGA do monitor na placa-mãe. Não precisa instalar o teclado, mouse, quaiquers outros periféricos e nem as placas de expansão. O objetivo é fazer o conjunto dar vídeo.

Identifique os pinos do power SW na placa-mãe e conecte o cabo de liga/desliga do gabinete. Caso não saiba qual seja e a placa-mãe tenha sido comprada na Info Usado, nos acione através do suporte para a correta identificação ou confira no manual da placa-mãe.

Pino power SW
Pino power SW


Após estes procedimentos a placa-mãe dará video na tela do monitor.
